Панель крановая ТСД-250 ИРАК656.231.004-00

Панель крановая ТСД-250 ИРАК656.231.004-00 предназначена для управления крановыми электродвигателями переменного тока с фазным ротором. Панель ТСД-250 используется для механизмов подъёмов кранов общего назначения, работающих в легких и средних режимах.

.

Основные технические характеристики:

.

1. Номинальное напряжение силовой цепи, В:                   ~380

  2. Номинальное напряжение цепи управления, В:             ~380

  3. Частота питающей сети, Гц:                                                  50

  4. Допустимый ток статора, не более, А:                                250

   5. Допустимый ток ротора, не более, А:                                 250

   6. Допустимая мощность, не более, кВт:                                120

   7. Продолжительность включения, ПВ%:                                 40

   8. Степень защиты, IP:                                                               00

   9. Способ установки:                                              вертикальный

  10. Габаритные размеры:                                        1700х800х300

  11. Тип командоконтроллера:                                  ККП-1124А У2

  12. Масса, не более, кг:                                                              130

  13. Группа режима работы:                             ГОСТ 2583583 - 4М

.

Описание крановой панели:

.

Электрическая схема панели управления обеспечивает автоматический пуск, реверсирование, торможение, регулирование скорости. А так же нулевую и конечную защиту электропривода, максимальную защиту электродвигателя. Обеспечивается получение устойчивых пониженных скоростей при спуске груза. Это достигается благодаря включению двигателя в режим динамического торможения с самовозбуждением. Диапазон регулирования скорости электродвигателя 3:1/8:1.

 В зависимости от параметров обмоток ротора двигатели подразделяются на возбуждаемые в режиме динамического торможения и невозбуждаемые. В связи с этим панели ТСД-250 выпускаются в двух исполнениях, отличающиеся принципиальными схемами.

Панель крановая ТСД-250 У3 ИРАК656.231.004-00 - возбуждаемая. Возбуждаемая — номинальная ЭДС ротора не превышает 300В.

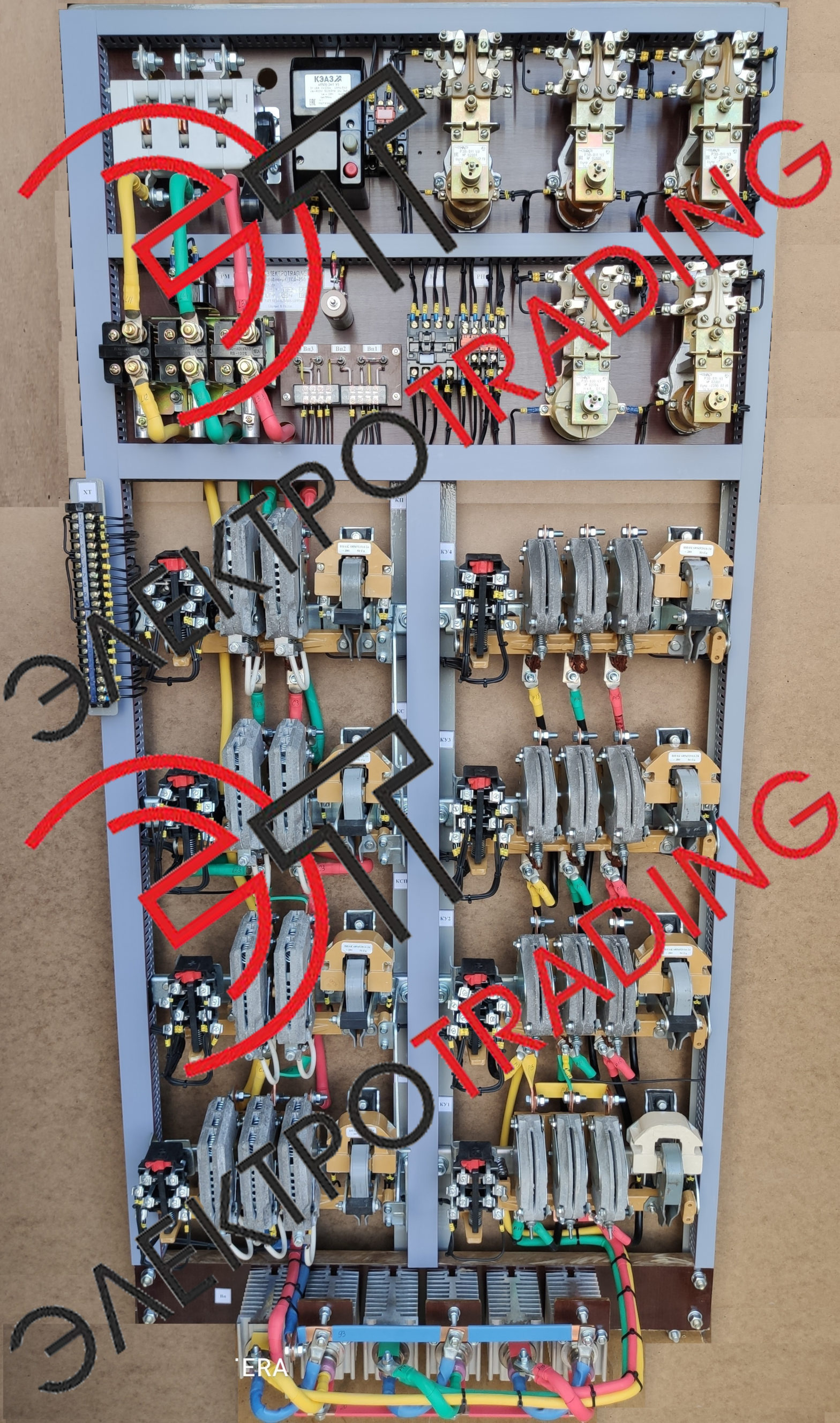

Панель крановая ТСД-250 ИРАК656.231.004-00
изготавливается в виде  металлической рамы из горячекатаного уголка на
которую монтируются коммутационные
аппараты с аппаратурой управления.

Переднее присоединение коммутационных аппаратов
обеспечивает доступ к подключению силовых проводов. Это является очень важным
преимуществом в виде отсутствия необходимости предусматривать проход с задней
стороны крановых панелей.

В большинстве случаев панели крановые изготавливаются в закрытом исполнении (в корпусах - шкафах). Рядом со шкафом с панелью ТСД-250 устанавливается шкаф с блоками пуско-регулирующих сопротивлений.

Крановые панели используются при температуре окружающего воздуха в диапазоне от минус 40 до плюс 40 С.

Каждая крановая панель поставляется в деревянной обрешётке предохраняющей её от внешних повреждений.

.
